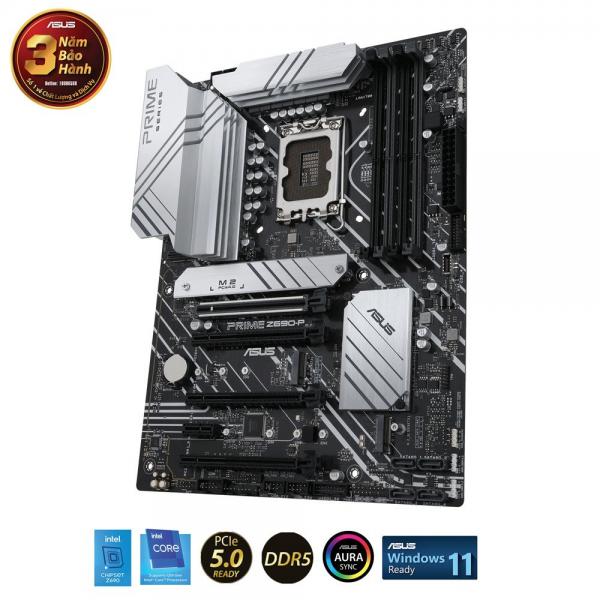

ASUS PRIME Z690-P-CSM DDR5

CPU

Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12
Hỗ trợ Công nghệ Intel ® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.

** Hỗ trợ Công nghệ Intel ® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

ChipsetZ690Khe RAM

4 x DIMM, Tối đa 128GB, DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 Non-ECC, Bộ nhớ không đệm *

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ cấu hình bộ nhớ cao cấp Intel ® (XMP)

OptiMem II

* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (Tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, hãy tham khảo www.asus.com để biết danh sách hỗ trợ bộ nhớ.

Cổng xuất hình

1 x DisplayPort **

1 x HDMI ® ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.

** Hỗ trợ tối đa. 4K @ 60Hz như được chỉ định trong DisplayPort 1.4.

*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

Khe PCI

Bộ xử lý thế hệ thứ 12 của Intel ® *

1 x khe cắm PCIe 5.0 / 4.0 / 3.0 x16

Bộ chip Intel ® Z690 **

1 x khe cắm PCIe 4.0 / 3.0 x16 (hỗ trợ chế độ x4)

2 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4)

1 x khe cắm PCIe 3.0 x1

* Vui lòng kiểm tra bảng phân đôi PCIe trong trang web hỗ trợ.

** Hỗ trợ Bộ nhớ Intel ® Optane Dòng H trên khe cắm PCIe gắn PCH

Lưu trữ

Hỗ trợ 3 khe cắm M.2 và 4 x cổng SATA 6Gb / s
Bộ xử lý thế hệ thứ 12 của Intel ®

Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110

- Intel ® 12th xử lý Gen hỗ trợ PCIe 4.0 chế độ x4.

Bộ chip Intel ® Z690 **

Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)

4 x cổng SATA 6Gb / s

* Công nghệ lưu trữ nhanh Intel ® hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.

** Công nghệ Lưu trữ Nhanh Intel ® hỗ trợ Bộ nhớ Intel ® Optane Dòng H trên các khe cắm M.2 được gắn PCH.

Ethernet1 x Realtek 2.5Gb Ethernet
LANGuardWireless & BluetoothChỉ khe cắm VM.2 (Key E, CNVi & PCIe) *
* Mô-đun Wi-Fi và bộ giá đỡ M.2 Key E thẳng đứng được mua riêng.USB

USB phía sau: Tổng số 6 cổng
1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C ® )

1 x cổng USB 3.2 Gen 2 (1 x Type-A)

2 x cổng USB 3.2 Gen 1 (2 x Type-A)

2 x cổng USB 2.0 (2 x Type-A)

USB phía trước: Tổng số 9 cổng
1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C ® )

2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1

2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0 *

* Cổng USB_E1, cổng USB_E2, cổng USB_E3 và cổng USB_E4 chia sẻ băng thông.

Drive âm thanh

Âm thanh vòm Realtek 7.1 CODEC Âm thanh độ nét cao

- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước

- Hỗ trợ phát lại lên đến 24-Bit / 192 kHz

Tính năng âm thanh

- Che chắn âm thanh

- Cổng ra S / PDIF quang phía sau

- Tụ âm thanh cao cấp

- Các lớp PCB âm thanh chuyên dụng

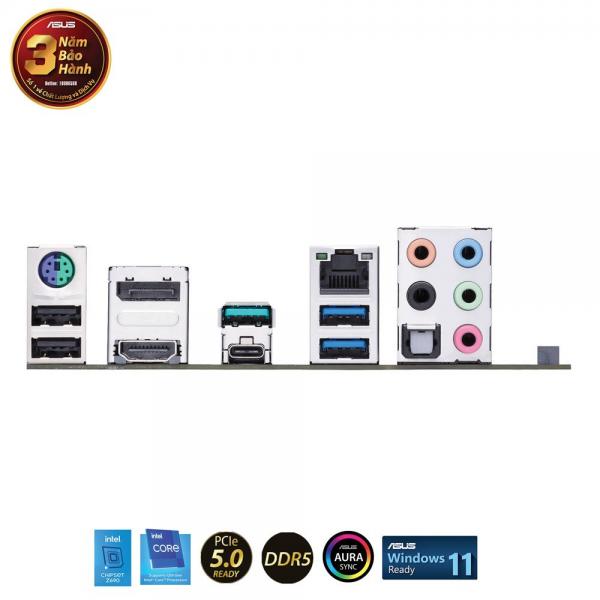

Cổng I/O mặt sau

1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)

1 x cổng USB 3.2 Gen 2 (1 x Type-A)

2 x cổng USB 3.2 Gen 1 (2 x Type-A)

2 x cổng USB 2.0 (2 x Type-A)

1 x DisplayPort

1 x cổng HDMI®

1 x khe cắm VM.2 (Phím E)

1 x cổng Realtek 2.5Gb Ethernet

5 x giắc cắm âm thanh

1 x cổng ra quang học S / PDIF

1 x Cổng kết hợp bàn phím / chuột PS / 2

Cổng I/O nội bộ

Liên quan đến Quạt và Làm mát

Đầu cắm quạt CPU 1 x 4 chân

1 x đầu cắm Quạt OPT CPU 4 chân

Đầu cắm bơm AIO 1 x 4 chân

Đầu cắm Quạt khung gầm 3 x 4 chân

Liên quan đến nguồn điện

1 x đầu nối Nguồn chính 24 chân

Đầu nối nguồn 1 x 8 chân + 12V

1 x đầu nối nguồn 4 chân + 12V

Liên quan đến lưu trữ

3 x khe cắm M.2 (Phím M)

4 x cổng SATA 6Gb / s

USB

1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)

2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1

2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

3 x tiêu đề Gen 2 có thể định địa chỉ

2 x đầu cắm AURA RGB

1 x Xóa tiêu đề CMOS

1 x tiêu đề Cổng COM

1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

1 x tiêu đề SPI TPM (14-1pin)

1 x 20-5pin tiêu đề Bảng điều khiển hệ thống

1 x đầu cắm Thunderbolt ™

Tính năng đặc biệt

ASUS 5X PROTECTION III

- DIGI + VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)

- NGÔN NGỮ

- Bảo vệ quá áp

- SafeSlot

- I / O mặt sau bằng thép không gỉ

ASUS Q-Design

- Q-DIMM

- Q-Slot

Giải pháp tản nhiệt của ASUS

- Tản nhiệt M.2 linh hoạt

- Thiết kế tản nhiệt VRM

ASUS EZ DIY

- ProCool

Đồng bộ hóa AURA

- Đầu cắm AURA RGB

- Đầu cắm RGB Gen 2 có thể định địa chỉ

Phần mềm đi kèm

Phần mềm độc quyền của ASUS

Thùng vũ trang

- Đồng bộ hóa AURA

- Quạt Xpert 4

AI Suite 3

- Hiệu suất và Tiện ích tiết kiệm điện

TurboV EVO

EPU

DIGI + VRM

ASUS CPU-Z

Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí)

WinRAR

UEFI BIOS

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- Chế độ ASUS UEFI BIOS EZ

BIOS192 (128 + 64) Mb Flash ROM, UEFI AMI BIOSKhả năng quản lýWOL by PME, PXEPhụ kiện

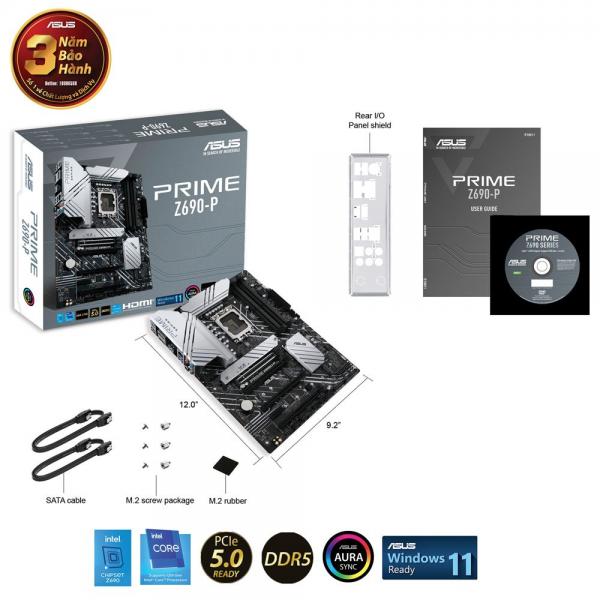

Cáp

2 x cáp SATA 6Gb / s

Điều khoản khác

1 x Tấm chắn I / O

1 x Gói cao su M.2

2 x gói vít SSD M.2

Phương tiện cài đặt

1 x hỗ trợ DVD

Tài liệu

1 x Thẻ khóa kích hoạt ACC Express
1 x Hướng dẫn sử dụng

Hệ điều hànhWindows® 11 64-bit, Windows® 10 64-bitKích thướcATX
30,5cm x 23,4cm
